? ? ? ?通過雙曲線楔和基于邊緣的MTF測量深度，我們可以比較得到兩者的結果，從而可以獲得差異的原因和可靠測量的最佳實踐方法。對于分辨率測試卡，我們專注于測量其MTF的兩個測試模式：傾斜邊緣和雙曲線楔形，它們都包括在ISO 12233：2014標準中，并在ISO 16505中都被引用。

? ? ? ?雙曲線楔是在白色背景上黑色線條的收斂集合，在空間頻率上線性增加。 如下圖1(ISO 12233：2000分辨率測試卡的實物的截取部分)包含有兩種5個和9個線條的楔形。 ISO 12233:2000和2014修訂版都規定了楔形對比度在40:1和80:1之間，對于這種高對比度沒有真正的理由，這經常導致飽和和削波問題，并且不代表需要區分的真實對象。通過實踐表明，我們更認可對比度在10:1左右的。

?

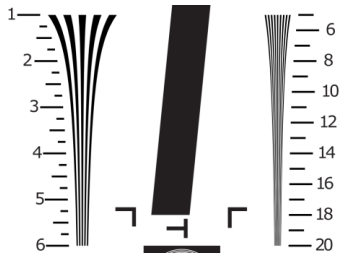

圖1?ISO 12233:2000分辨率測試卡的雙曲線楔形和傾斜邊緣

?

? ? ? ?圖1中所示的寬條，它可以用作楔形MTF計算低頻參考，在任一側包含傾斜邊緣。傾斜角大約為5度。在ISO 12233:2000標準中，邊緣的對比度也被規定為40:1至80:1之間。這種高對比度使得圖像在許多實際情況下飽和或削波，從而損害MTF測量精度。因此，ISO 12233:2014版本規定了相對較低的4:1傾斜邊緣對比度。

關于雙曲楔MTF測量，ISO 16505標準選擇使用雙曲楔作為MTF，原因如下：

? ? ? ?“邊緣增強是一種眾所周知的技術，但這種處理將強烈影響SFR測量的可重復性。沿著離散采樣的圖像；不正確的SFR測量可能導致極限分辨率測量結果的偏差。因此，建議使用使用黑白雙曲分辨率圖表的傳統分辨率測量方法來評估CMS的分辨率(MTF)性能。ISO 16505將顯示雙曲楔子至少對邊緣增強敏感，并且涉及到影響雙曲楔形MTF測量的精度許多其它問題:MTF定義，子像素定位，銳化(邊緣增強)，限幅(飽和)和非線性色調響應（伽馬）。

? ? ? ?我們開始描述ISO 16505計算，它不產生MTF對空間頻率的圖。這樣的圖表對于表征系統和識別潛在的問題區域是非常有價值的。
